石英晶振就是用石英材料做成的石英晶體諧振器，俗稱晶振。是利用石英晶體的壓電效應，用來產生高精度振蕩頻率的一種電子元件，屬于被動元件。該元件主要由外殼、晶片、導電膠、支架、電極板、引線、IC(僅晶體振蕩器有)等。具有穩定，抗干擾性能良好的特性， 廣泛應用于各種電子產品中。

石英晶體是什么

        石英晶體俗稱水晶，是一種化學成分為二氧化硅的六角錐形結晶體，比較堅硬，具有彈性常數、介電常數、壓電常數、熱膨脹系數；工業中使用的大部分石英晶體都是合成的，通過水熱法在高壓釜中生產大而無瑕疵的未加工晶體。

石英晶振工作原理

        石英晶振具有壓電效應，即在晶片兩極外加電壓后晶體會產生變形，反過來如外力使晶片變形，則兩極上金屬片又會產生電壓。

如果給晶片加上適當?shù)慕蛔冸妷?晶片就會產生諧振(諧振頻率與石英斜面傾角及厚薄等有關)。石英晶振利用一種能把電能和機械能相互轉化的晶體，在共振的狀態下工作可以提供穩定、精確的單頻振蕩。在通常工作條件下，普通的石英晶振頻率絕對精度可達百萬分之五十。利用該特性,石英晶振可以提供較穩定的脈沖，廣泛應用于微芯片的時鐘電路里。

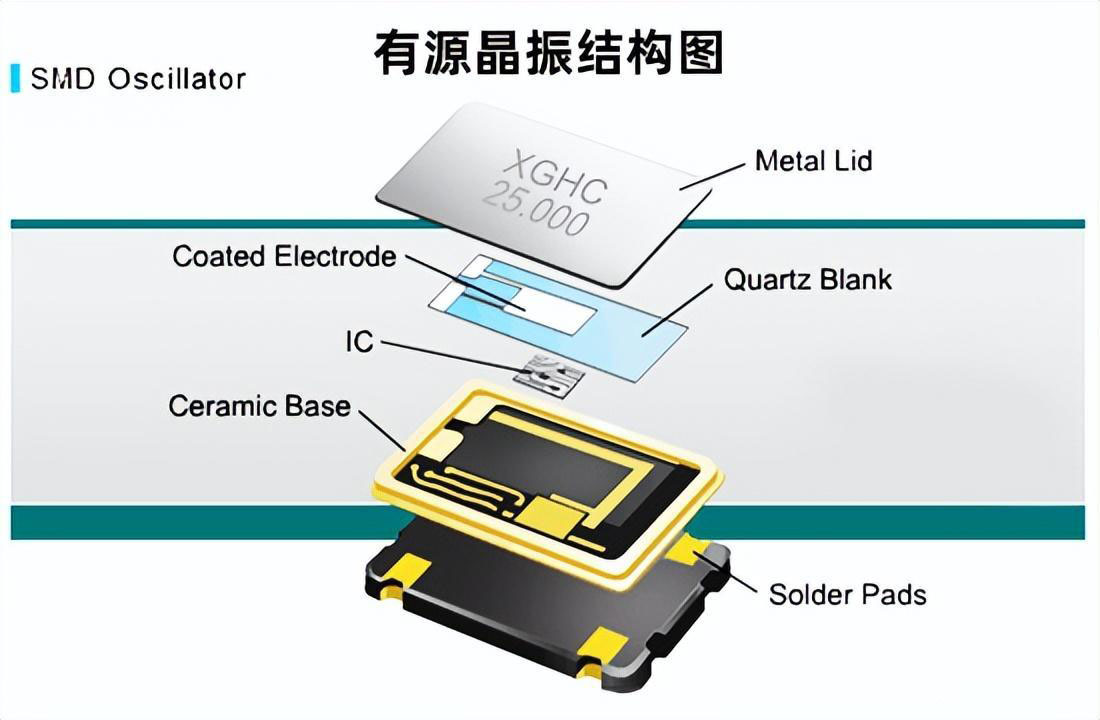

石英晶振結構

        石英晶振是由水晶經過切割、加工，得到石英晶片，再配上陶瓷基座、外殼、支架、導電膠、引線、引腳、電極板、IC(僅晶體振蕩器有)等。

石英晶片：晶片是從一塊晶體上按一定的方位角切下的薄片，可以是圓形或正方形，矩形等。

陶瓷基座：表面是黑，基座上覆上一定與陶瓷緊密接合的金屬層，也稱之為陶瓷金屬化。

外殼：材料有金屬、玻璃、膠木、塑料等，外形有圓柱形、管形、長方形、正方形等。

支架：支架分為焊線式和夾緊式兩種，通常中、低頻晶振采用焊線式晶片支架，而高頻晶振采用夾緊式晶片支架。

導電膠：是一種固化或干燥后具有一定導電性能的膠黏劑，通常以基體樹脂和導電填料即導電粒子為主要組成成分。

引線：每個電極上各焊一根引線接到管腳。

引腳：里面是銅，外面過錫，也有高檔產品鍍銀的。

電極板：石英晶振有兩個電極板，目前市場上提供三種標準電極材料：金、銀和合金。

IC：將大量的微型元器件，諸如晶體管、電阻、電容等等集合在一起形成的電路，其中還帶有芯片；僅晶體振蕩器有。

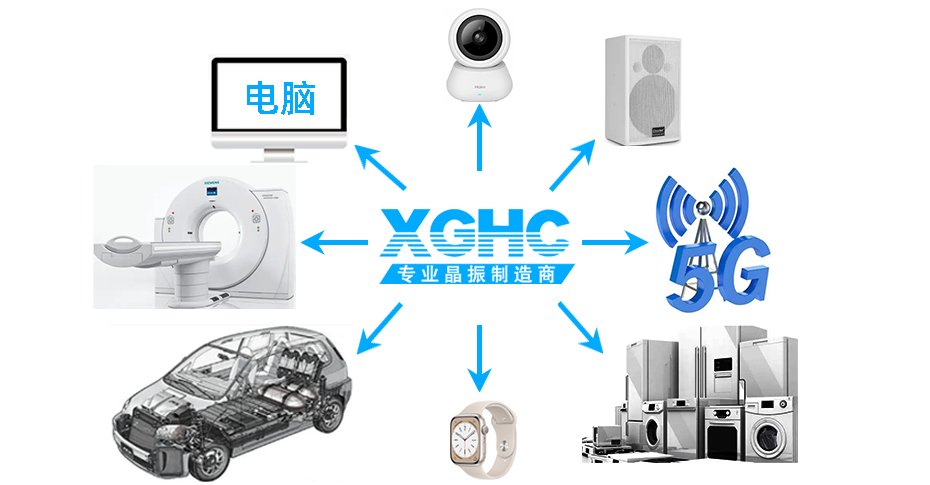

石英晶振主要應用領域

新能源汽車電子、智能機器人、藍牙、移動終端、物聯網、無人機、醫療電子、汽車電子、航天、北斗、軍工、醫療、直放站（基站）射頻、RFID、通信設備等。
